ISO-CUBE Modulares Wintergartensystem
STANDARDFUNKTIONEN
- modulare, vollständig selbsttragende, wärmegedämmten Konstruktion nach dem Vorbild eines Wintergartens
- ISO CUBE benötigt keine Baugenehmigung, da es sich um eine selbsttragende Konstruktion handelt, die nicht
verankert oder mit einem Fundament versehen werden muss, sondern lediglich einen stabilen Boden benötigt - die Konstruktion kann an eine Gebäudewand angebracht sein oder vollständig unabhängig stehen

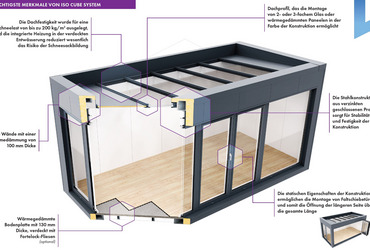

- die Tragkonstruktion besteht aus verzinkten, geschlossenen Stahlprofilen und wärmegedämmten Aluminiumprofilen
- die Konstruktion ist ausgelegt für die Schneelasten von bis zu 200 kg/m2 und Windgeschwindigkeiten von
bis zu 112 km/h - die maximale Größe eines einzelnen Moduls beträgt 600 × 300 × 300 cm (Länge × Breite × Höhe)

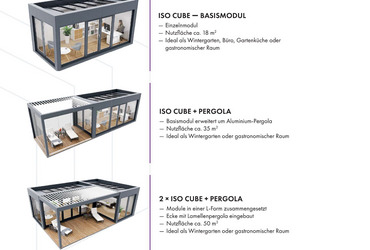

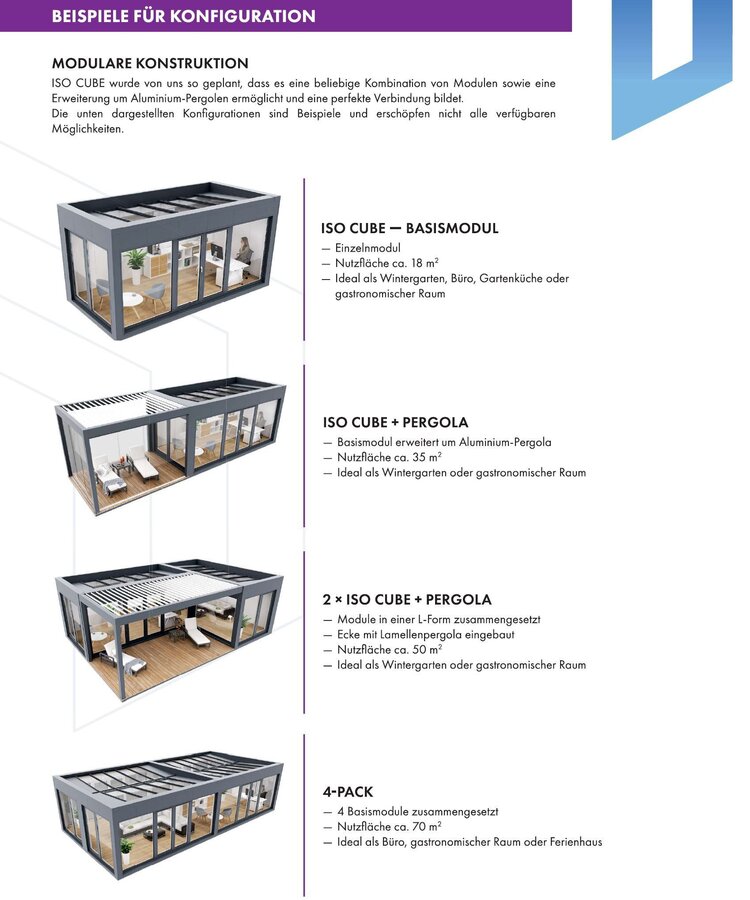

- die Module können in der Länge und Breite kombiniert und in einer L- oder C-Form angeordnet werden

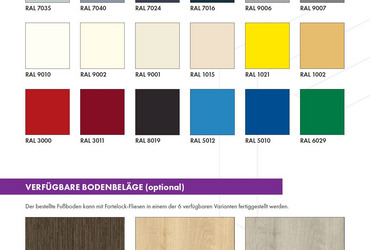

- die Konstruktion ist in sogar 18 verschiedenen Farben erhältlich
- jede Konstruktion ist mit einem vollständigen, verdeckten Entwässerungssystem mit beheizter Dachrinne ausgestattet,
um das Risiko von Schneesackbildung zu minimieren.
VERFÜGBARE DACHFÜLLUNGEN
- Glas 2- (Ug=1,0) oder 3-fach (Ug=0,6), darunter ein sicheres Glas-gehärtet und laminiert
- Wärmegedämmtes Aluminiumpaneel mit einer Dicke von bis zu 46 mm
VERFÜGBARE SEITENWANDOPTIONEN
- Sandwichplatten mit einer Wärmedämmung von 100 mm
- Feste Glaselemente
- 1- oder 2-flügelige Eingangstüren, die nach außen oder innen geöffnet werden
- 1- oder 2-flügelige Balkontüren, die nach innen geöffnet und gekippt werden
- Schiebetüren vom Typ SLIDE, 2- oder 3-bahnig (nur für 2-faches Glas)
- Hebe-Schiebetüren vom Typ HST, 2- oder 3-bahnig (für 2- und 3-faches Glas)
- Faltschiebetüren, die nach außen oder innen geöffnet werden (für 2- und 3-faches Glas)
OPTIONALE AUSSTATTUNG
- Wärmegedämmte Bodenplatte mit Fortelock-Fliesen in einem von 6 verfügbaren Designs
- Elektrische Steckdosen in den Eckkonstruktionen installiert
- Klimaanlage mit Heizfunktion
- Lamellenverkleidung der Innenwände mit LED-Beleuchtung
- Punktuelle LED-Beleuchtung in den Dachsparren
- Stoffdachmarkise, Rollladen mit Aluminiumpanzer oder drehbare Sunbreaker-Lamellen
- Vertikale Stoffmarkisen oder Fassadenjalousien aus Aluminium mit Drehfunktion der Lamellen
- Elektrisch oder manuell gesteuertes Dachfenster
- Trennwände aus Glas
- Verstellbare Konsolen zum Ausrichten der Konstruktion im Bereich von 60-120 mm
- Möglichkeit, das Modul um eine elektrisch oder manuell gesteuerte Aluminiumpergola zu erweitern
NORMEN ZUR TRAGKONSTRUKTION
- PN-EN-1990 Grundlagen zur Konstruktionsplanung
- PN-EN-1991-1-1 Einwirkungen auf die Konstruktion durch Eigengewicht und Nutzlast in Gebäuden
- PN-EN-1991-1-3 Einwirkungen auf die Konstruktion durch Schneelast
- PN-EN-1991-1-4 Einwirkungen auf die Konstruktion durch Windlast
- PN-EN-1993-1 Allgemeine Regeln und Knotenplanung
- PN-EN 12195-1:2011 Ladungssicherung auf Straßenfahrzeugen
- PN-HD 60364-6 Niederspannungsstromversorgung
Konstruktionen werden in der Standardklasse EXC 1 hergestellt. Es besteht die Möglichkeit, Konstruktionen auf individuelle Anfrage in der Klasse EXC 2 herzustellen.
